Отображение на плане локации

Объекты в локации, у которых в настройках установлен флажок «Отобразить на сайте/ЛК» отображаются на плане локации в приложении Olvery.

При просмотре страницы объекта в плане локации у пользователя есть возможность увидеть дочерние объекты на визуальном плане родительского объекта.

Управление отображением объектов структуры на плане локации осуществляется в интерфейсе «Управление экосистемой», раздел «Настройки системы», вкладка «Структура».

Возможность отобразить визуальный план присутствует у объектов локации типа «Территория», «Парковка», «Земельный участок», «Корпус», «Этаж», «Помещение», «Часть помещения».

Для того, чтобы у пользователя отобразился визуальный план объекта, необходимо загрузить изображение-подложку в блок «Визуальный план» при создании или редактировании объекта структуры.

Для создания визуального плана объекта:

1. Нажмите на объект типа «Территория», «Парковка», «Земельный участок», «Корпус», «Этаж», «Помещение», «Часть помещения» в структуре.


2. В блоке «Визуальный план» в области «Параметры» нажмите кнопку «Добавить».
   В результате откроется окно добавления визуального плана объекта:



3. Добавьте изображение и нажмите «Сохранить» в окне добавления визуального плана.



Для изменения визуального плана объекта:

1. Нажмите на объект типа «Территория», «Парковка», «Земельный участок», «Корпус», «Этаж», «Помещение», «Часть помещения» в структуре.


2. Нажмите кнопку «Изменить» в блоке «Визуальный план» в области «Параметры».


3. Удалите предыдущий визуальный план, нажав кнопку «Удалить» в правом нижнем углу в окне добавления визуального плана объекта.


4. Добавьте новое изображение и нажмите «Сохранить» в окне добавления визуального плана.



Для удаления визуального плана объекта:

1. Нажмите на объект типа «Территория», «Парковка», «Земельный участок», «Корпус», «Этаж», «Помещение», «Часть помещения» в структуре.


2. Нажмите кнопку «Изменить» в блоке «Визуальный план» в области «Параметры».


3. Удалите визуальный план, нажав кнопку «Удалить» в правом нижнем углу в окне добавления визуального плана объекта.


4. Нажмите «Сохранить» в окне добавления визуального плана.



В системе Olvery присутствует возможность создавать на визуальном плана объектов локации отметки дочерних объектов и точек входа/выхода. Это необходимо для дальнейшего использования при построении маршрута и отображении на визуальном плане мест с доступом для людей с ограниченными возможностями (ОВЗ).

Возможность отобразить отметку на визуальном плане родительского объекта присутствует у дочерних объектов локации типа «Корпус», «Земельный участок», «Парковка», «Этаж», «Помещение», «Часть помещения», «Машино-место», «Инфостенд»:

• Корпус — дочерний элемент для родительского объекта Территория;
• Земельный участок — дочерний элемент для родительского объекта Территория;
• Парковка — дочерний элемент для родительского объекта Территория;
• Этаж — дочерний элемент для родительского объекта Корпус;
• Помещение — дочерний элемент для родительского объекта Этаж или Корпус;
• Часть помещения — дочерний элемент для родительского объекта Помещение;
• Машино-место — дочерний элемент для родительского объекта Парковка;
• Инфостенд – дочерний элемент для всех остальных объектов структуры: Территория, Корпус, Земельный участок, Парковка, Этаж, Помещение, Часть помещения, Машино-место.



Для того, чтобы у пользователя отобразился дочерний объект на плане локации, необходимо создать отметку на визуальном плане родительского объекта в блоке «Отметка на плане» при создании или редактировании объекта структуры.

Для добавления отметки на плане объекта:

1. Нажмите на дочерний объект типа «Корпус», «Парковка», «Земельный участок», «Этаж», «Помещение», «Часть помещения», «Машино-место», «Инфостенд» в структуре.


2. В блоке «Отметка на плане» в области «Параметры» нажмите кнопку «Добавить».
   В результате откроется окно добавления отметки на плане объекта:



3. Создайте на визуальном плане родительского объекта отметку в виде полигона, соответствующую дочернему объекту, используя инструменты на панели управления.


4. Нажмите кнопку:


   • Сохранить. В этом случае отметка дочернего объекта сохранится на визуальном плане родительского объекта и окно добавления отметки закроется;


   • Сохранить и отметить вход. В этом случае отметка дочернего объекта сохранится на визуальном плане родительского объекта и откроется окно добавления отметки входа.



Для изменения отметки на плане объекта:

1. Нажмите на дочерний объект типа «Корпус», «Парковка», «Земельный участок», «Этаж», «Помещение», «Часть помещения», «Машино-место», «Инфостенд» в структуре.


2. Нажмите кнопку «Изменить» в блоке «Отметка на плане» в области «Параметры».


3. Внесите изменения в отметке на плане, изменив границы полигона, и нажмите:


   • Сохранить. В этом случае измененная отметка дочернего объекта сохранится на визуальном плане родительского объекта и окно добавления отметки закроется;


   • Сохранить и отметить вход. В этом случае измененная отметка дочернего объекта сохранится на визуальном плане родительского объекта и откроется окно добавления отметки входа.



Для удаления отметки на плане объекта:

1. Нажмите на дочерний объект типа «Корпус», «Парковка», «Земельный участок», «Этаж», «Помещение», «Часть помещения», «Машино-место», «Инфостенд» в структуре.


2. Нажмите кнопку «Изменить» в блоке «Отметка на плане» в области «Параметры».


3. Удалите отметку на плане, нажав кнопку «Заново» в левом верхнем углу на панели управления в окне добавления отметки.


4. Нажмите «Сохранить» в окне добавления отметки.



Точки входа/выхода — это места, обозначенные для того, чтобы человек мог войти в здание/помещение или выйти из него. Обычно они расположены на главных входных или выходных дверях здания. Кроме дверей, точками входа/выхода также могут быть лифты, эскалаторы, ворота и другие архитектурные элементы, предназначенные для перемещения людей.

Отметка точек входа/выхода осуществляется в блоках «Визуальный план» и «Отметка на плане» в области «Параметры» при создании или редактировании объекта структуры.

Для добавления точек входа/выхода:

1. Нажмите:
   • Кнопку «Основной вход» в блоке «Визуальный план» в области «Параметры» для добавления основного входа на визуальном плате объекта локации;
   • Кнопку «Отметить вход» в блоке «Отметка на плане» в области «Параметры» для добавления точек входа/выхода в объект локации на визуальном плане родительского объекта.

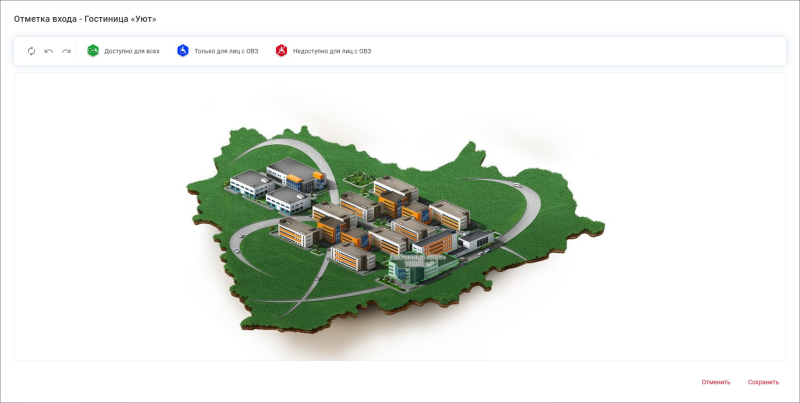

     В результате откроется окно добавления точек входа/выхода на соответствующем плане объекта:



2. Установите отметки точек входа/выхода требуемых типов на визуальном плане, используя инструменты на панели управления:


   • Доступно ля всех. Место доступно как для обычных людей, так и для людей с ограниченными возможностями (с ОВЗ). Элемент обеспечивает равные возможности и доступность для всех групп людей, независимо от их способностей или физического состояния. Например, подъем оборудован пандусом и стандартной лестницей;


   • Только для лиц с ОВЗ. Место, предназначенное для людей с ограниченными возможностями здоровья. Например, специальные: санузлы или тактильные покрытия;


   • Недоступно для лиц с ОВЗ. Место не оборудовано специальными устройствами: пандусы, подъемники, широкие дверные проемы, специальные туалеты.


3. Нажмите «Сохранить» в окне добавления точек входа/выхода.
